ドレンパン

このページに関連するカタログページがダウンロードできます。

カタログPDFダウンロード

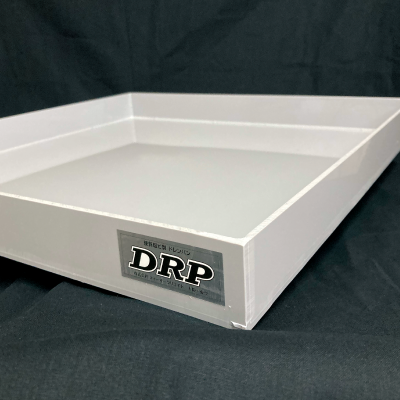

硬質塩ビ製ドレンパン DRP

⾊はグレー

拡大写真

⾊はベージュ

⾊は黒

あらゆる漏⽔箇所への樹脂製漏⽔受け材。

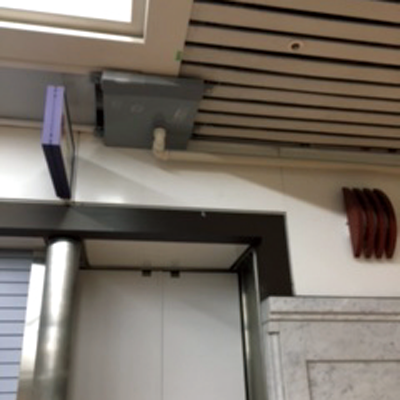

露出配管接続部・天井⻲裂部など漏⽔部に設置！
天井裏、露出どちらでも設置可能です。

【材質】硬質塩ビ製
【色】グレー・アイボリー・透明・黒
【仕様】ツバ無し・パイプ無し

型番	W	D	H	板厚	標準単価
DRP-500	500	500	50	3	27,400
DRP-1050	1000	500	75	4	41,000
DRP-1000	1000	1000	100	4	51,600

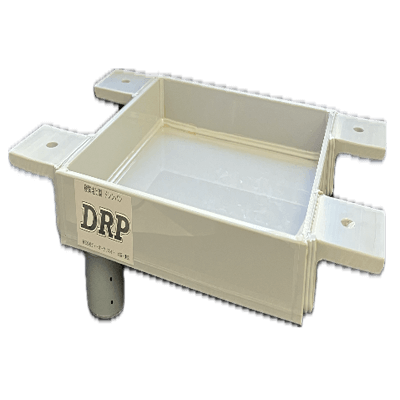

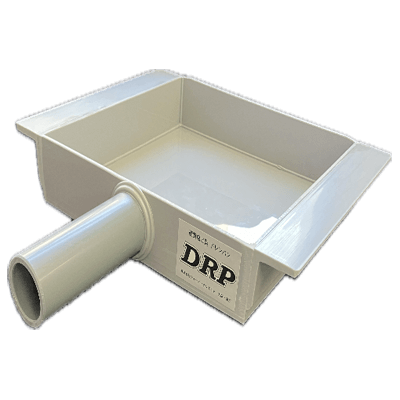

DRPに新サイズが追加 DRP MINI

DRP-200（200×200×50H）
ツバ特殊仕様 VP25A付

DRP-200（200×200×50H）
ツバ付　VP20A付

標準品として新たにDRP-200（200×200×50H）が加わりました
ツバ（4コセット）パイプ（1カ所）は従来通りオプションにて追加可能です
その他小さなサイズでも現場のニューズに合せて製作致します
従来のサイズでは大きすぎる場合などスペースのないシーンに最適です

※DRP MINIもツバ無しパイプ無しが標準仕様になります

型番	W	D	H	板厚	標準単価
DRP-200	200	200	50	3	13,000

ご注意：当商品は、定期的に、ドレンパン及びパイプにゴミなどつまりがないかメンテナンスしてください．あふれ漏⽔の原因になります。
別途運賃がかかります。ご了承ください。

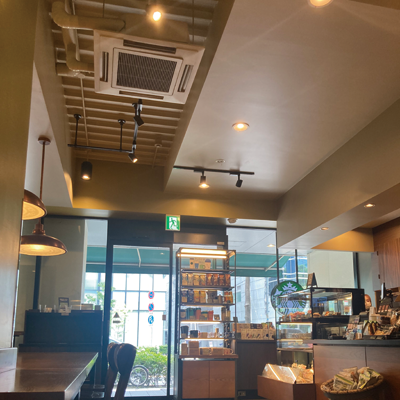

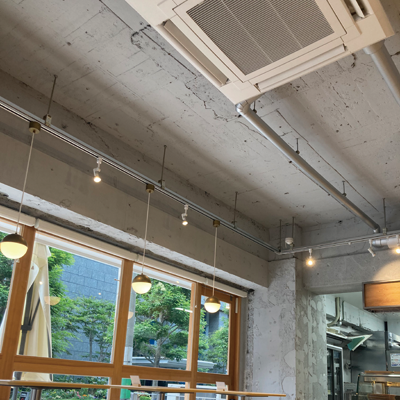

スケルトン（天井化粧材のない）天井の場合でもシーンに合せた⾊調をお選び頂けます。
違和感なくシーンに溶け込みます。
写真はイメージ写真になります。

ドレンパンの仕様の決め⽅

STEP1

ドレンパンのサイズの決定
⾊の決定

STEP2

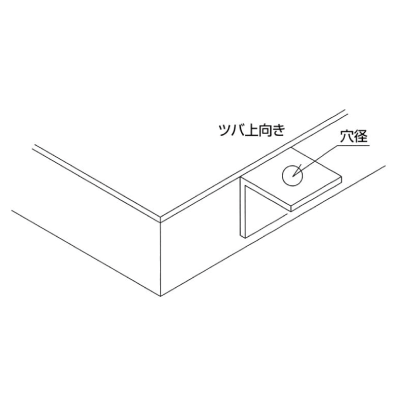

●ツバの有無
必要な場合は取付位置

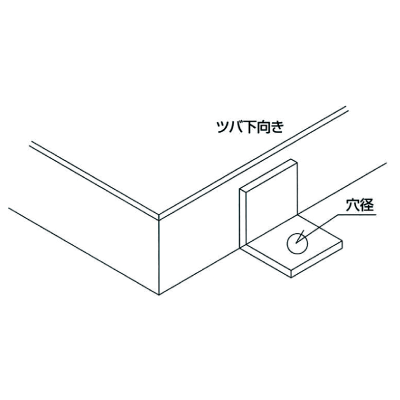

ツバの向きの決定

STEP3

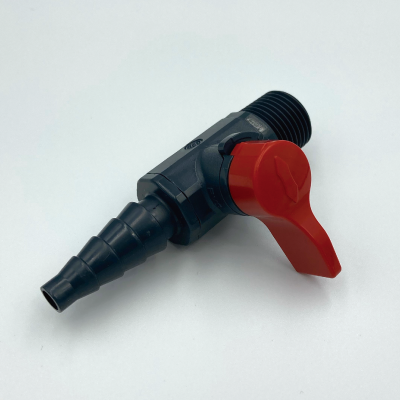

●パイプの有無
必要な場合は取付位置
パイプの種類、サイズ

オプション

DRPには下記のオプションを追加できます

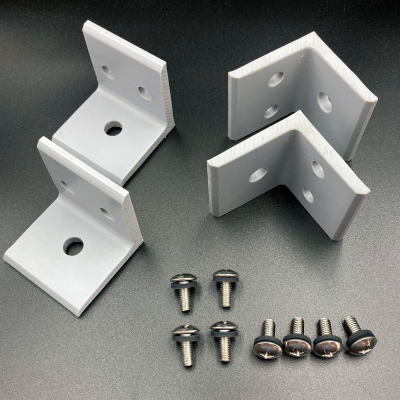

ツバ（4コセット）

標準価格
6,200

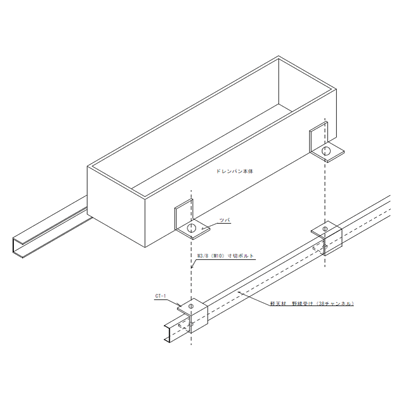

DRP本体に取付⽤タップ加⼯施しますので簡単にボルトにて取付可能です。
ツバの取付向き・取付位置ご指定下さい。
※運搬途中の破損防⽌の為現地組⽴型

セット内容：塩ビアングルL-50×50（ドレンパン同⾊仕様）11φ⽳1カ所 4セット
SUSM6×15トラスボルト＋ゴムワッシャー 8セット

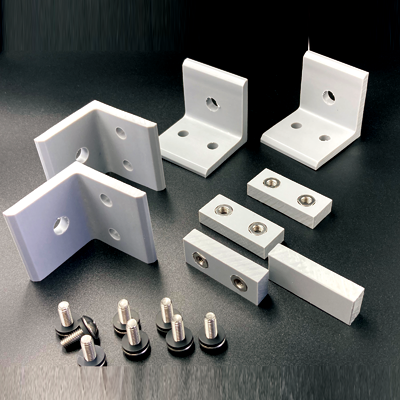

後付ツバ（4コセット）

標準価格
6,200

DRP本体現地にてボルト⽳をあけるタイプになります。
取付⽤ツバの位置が現地にて任意の場所にて取付可能です。
※運搬途中の破損防⽌の為現地組⽴型

■取付⽅法
①ツバの位置を現地にて決定
⓶ツバの6φ⽳にてマークしDRP本体に⽳をあけツバと取付ベース材を付属のボルトにて取付
セット内容：塩ビアングルL-50×50（ドレンパン同⾊仕様）11φ⽳1カ所 4セット
取付ベース材（M6SUSナット付）4セット
SUSM6×15トラスボルト＋ゴムワッシャー 8セット
